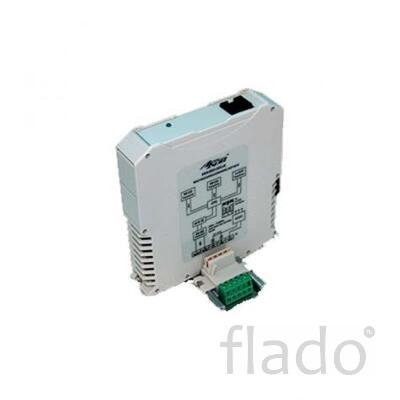

Преобразователь интерфейсов WAD-2xRS232-RS485-BUS предназначен для построения систем сбора данных, в которых он выступает в роли преобразователя интерфейсов, устанавливаемого между мастером на шине и сетью RS-485.
Технические характеристики
Диапазон скоростей обмена: 1200…115200 бит/сек.
Выбор скорости — автоматический. (Для варианта RS-232/RS-485/ILOOP)
Гальваническая развязка вход(RS232,USB)-выход(RS485/ILOOP), вход-питание, выход-питание — 1000 В
Гальваническая развязка между RS-232 и USB — нет.
Защита от перенапряжения по линиям всех интерфейсов – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Питание модуля – внешнее, напряжение питания от 10 до 30 В.
Потребляемая мощность не более 1,5 Вт.
Габариты 114х105х22,5 мм.
Средний срок службы 12 лет.
Среднее время наработки на отказ 60000 часов.
Вес – 140 гр.
Крепление – DIN-рейка.
Конструкция
Корпус модуля позволяет легко стыковать его с модулями ввода-вывода серии WAD-2xRS232-RS485-BUS, которые объединены по системной шине. Системная шина создается на DIN-рейке установкой соответствующего числа системных разъемов (входящих в комплект поставки модулей), формируя собой подобие компактной материнской платы, или ебэк-плейна. Сами модули являются неразборными, легко и надежно устанавливаются и снимаются в любом порядке, не “мешая” соседним. Гарантируется “горячая” замена. По системной шине передаются сигналы интерфейса RS-485, и подводится питание к модулям. Входов питания два, второй предназначен для подключения резервного источника. При выходе из строя любого из них работоспособность не прерывается.
